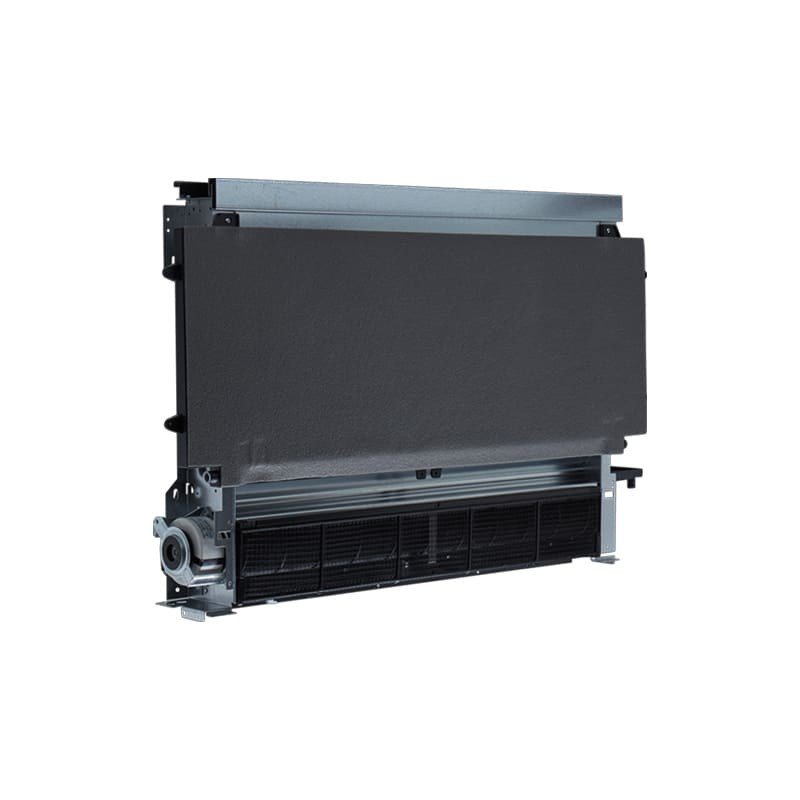

Описание
Идеален за ново строителство.
- Тръбни връзки за лесно свързване отляво (с възможност за обръщане вдясно)
- Отговарят на всякакви проектни нужди (към стена, към таван, към окачен таван)
- Много ниско шумово ниво благодарение на тангенциалния вентилатор и на инверторния DC двигател
- Адаптори за хидравлични връзки от евроконус 3/4″ към челно уплътнения
- Регулиращи вентили, предоставени със серийното оборудване, за балансиране на загубите от натоварване
- Наличност на множество допълнителни аксесоари
- Серийна система за събиране на конденз за хоризонтален или вертикален монтаж
Технически данни
- Размер: 665 х 1325 х 126 mm
- Тегло: 29 кг
- Топлинна мощност (вода 45/40 °C): 4,37 kW
- Дебит на флуид (вода 45/40 °C): 752 l/h
- Загуби на налягане – отопление (вода 45/40 °C): 20,4 kPa
- Топлинна мощност (вода 70/60 °C): 8,30 kW
- Дебит на флуид (вода 70/60 °C): 714 l/h
- Загуби на налягане – отопление (вода 70/60 °C): 19,8 kPa
- Oхладителна мощност (вода 7/12 °C): 3,73 kW
- Дебит на флуид (вода 7/12 °C): 642 l/h
- Загуби на налягане – охлаждане: 31,0 kPa
- Абсорбирана електрическа мощност (макс. скорост./ мин. скорост): 30/6 W
- Дебит на рециркулационен въздух (макс./ сред. / мин. скорост): 663 / 479 / 262 m3/h
- Шумово ниво при средна скорост на вентилатора: 38 dB(A)
Терморегулация за HYDRO IN
*За функционирането и управлението на вентилаторен конвектор HYDRO IN е задължително да се инсталира един от описаните комплекти:
- Комплект модулиращо управление със сонда за стайна температура. Наличен в два цвята: черен (код: 3.029897) и бял (код: 3.029898)
- Комплект електронно управление за непрекъснато модулиране (код: 3.029896)
- Комплект универсално управление за терморегулация в търговски помещения (код: 3.028511)
- Платка за управление с 0-10 V (код: 3.028512)
Опции за HYDRO IN
- Комплект 2-пътни вентили със задвижка (код: 3.028507)
- Комплект 3-пътни вентили със задвижка (код: 3.028507)
- Комплект за свързване на хидравличните връзки от ляво надясно (код: 3.029834)
Опции за инсталиране HYDRO IN
*Инсталирането на вентилаторните конвектори за вграждане HYDRO IN предвижда решения за монтаж в стена, в таван или в окачен таван. По-долу са илюстрирани всички налични компоненти, въз основа на типа монтаж и версия на HYDRO IN.
Инсталиране с вграждане в стена
За този тип инсталация, освен вентилаторният конвектор HYDRO IN, са необходими и посочените подолу комплекти, предлагани като допълнителна опция:
- инсталационно табло (код: 3.029880)
- декоративен панел (код: 3.029885)
Инсталиране с вграждане в таван
За този тип инсталация, освен вентилаторният конвектор HYDRO IN, са необходими и посочените подолу комплекти, предлагани като допълнителна опция:
- инсталационно табло (код: 3.029880)
- декоративен панел (код: 3.029890)
- телескопичен въздуховод (код: 3.029855)
- подаваща решетка (код: 3.029865)
Инсталиране с вграждане в окачен таван, с всмукване отдолу и хоризонтално пускане
За този тип инсталация, освен вентилаторният конвектор HYDRO IN, са необходими и посочените подолу комплекти, предлагани като допълнителна опция:
- смукателна решетка (код: 3.029870)
- смукателен елемент (код: 3.029850)
- телескопичен въздуховод (код: 3.029855)
- подаваща решетка (код: 3.029865)
Инсталиране с вграждане в окачен таван, с всмукване и подаване отдолу
За този тип инсталация, освен вентилаторният конвектор HYDRO IN, са необходими и посочените подолу комплекти, предлагани като допълнителна опция:
- смукателна решетка с параболични жалузи (код: 3.029875)
- смукателен елемент (код: 3.029850)
- коляно 90° (код: 3.029860)
- подаваща решетка с параболични жалузи (код: 3.029895)
