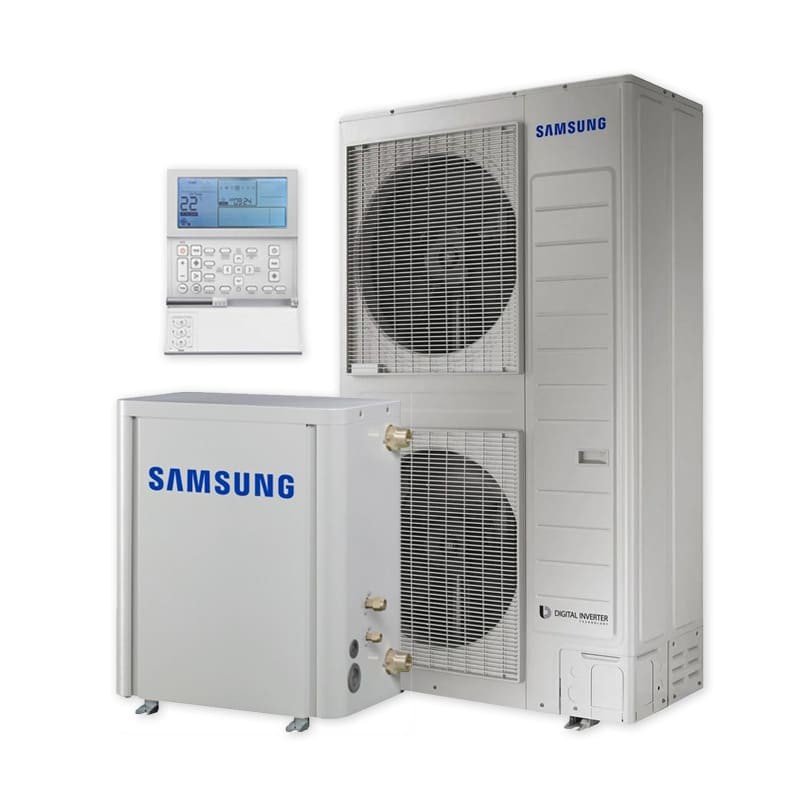

Термопомпа Samsung VRF AM100BXMWGH/EU AM320FNBDEH/EU

Описание

VRF система (Хидромодул + Термопомпа DVM S Eco)

Системата се състои от:

• Външно тяло: AM100BXMWGH/EU
• Вътрешно тяло: AM320FNBDEH/EU
• Управление: MWR-WG00N

Технически данни

Външно тяло DVM S Eco

• Електрозахранване (Φ, #, V, Hz): 3Φ, 4, 380–415 V, 50 Hz
• Производителност:
  • HP: 10 HP
  • Капацитет:
    • Охлаждане: 28 kW
    • Отопление: 28 kW
  • Максимален брой на вътрешните тела, които могат да свържат: 18 EA
  • Общ капацитет на свързаните вътрешни тела:
    • Мин.: 14 kW
    • Макс.: 36,4 kW
• Мощност:
  • Захранване:
    • Охлаждане: 12,73 W
    • Отопление: 7,78 W
  • Електрозахранване
    • Охлаждане: 20 A
    • Отопление: 12,2 A
  • Ток:
    • Минимална SSC стойност: 4,6 MVA
    • MCA (включва външен контакт): 21,5 A
    • MFA: 30 Ax
• Енергийна ефективност:
  • EER (номинална, охлаждане): 2,2 W/W
  • COP (номинална, отопление): 3,6 W/W
  • SEER (касета): 6,4 W/W
  • SCOP (касета): 4,15 W/W
• Компресор: Скрол инвертор
  • Мощност: 6,39 x 1 kW × n
  • Масло: PVE
    • Първоначално зареждане: 1100 куб. cm
• Вентилатор:
  • Вид и посока на въздуха:
    • ​Аксиален
    • Хоризонтален
  • Брой вентилатори: 2 EA
  • Дебит на въздушния поток: 165 m³/min
  • Външно статично налягане (Макс.):
    • 3 mmAq
    • 29,4 Pa
• Мотор на вентилатора: BLDC мотор
  • Мощност x брой: 244 x 2 W
• Тръбни връзки:
  • Тръба за течна фаза:
    • 22,22 ø, mm
    • 7/8 ø, инч
  • Тръба за газова фаза:
    • 19,05 ø, mm
    • 3/4 ø, инч
  • Дължина на тръбните връзки (външно/вътрешно тяло) Макс. (Екв.): 160 (185) m
  • Дължина на тръбите (1-во разклонение към вътрешно тяло) Макс.: 40 m
  • Обща дължина на тръбите (система) Макс.: 300 m
  • Денивелация Макс.:
    • Външно тяло, в най-високото положение: 50 m
    • Вътрешно тяло, в най-високото положение: 40 m
    • Вътрешно тяло/вътрешно тяло) Макс.: 50 m
• Кабелни връзки:
  • Комуникация:
    • Мин.: 0,75 mm²
    • Забележка: F1, F2
• Хладилен агент: R410A (Флуориран парников газ, GWP=2,088)
  • Фабрично зареждане: 4,30/8,98 kg/t CO₂e
• Звук:
  • Звуково налягане:
    • Охлаждане: 58 dB(A)
    • Отопление: 64 dB(A)
  • Сила на звука: 74 dB(A)
• Тегло: 155 kg
• Размери (Ш х В х Д): 940 x 1420 x 330 mm
• Диапазон на работната температура:
  • Охлаждане: –5,0~52,0°C
  • Отопление: –25,0~24,0°C

Хидромодул

• Електрозахранване (Φ, #, V, Hz): 1Φ, 2, 220 – 240 V, 50 Hz
• Производителност, Капацитет (номинален):
  • Охлаждане: 28,0 kW
  • Отопление: 31,5 kW
• Мощност:
  • Захранване (номинално):
    • Охлаждане: 10 W
    • Отопление: 10 W
  • Електрозахранване (номинално):
    • Охлаждане: 0,05 A
    • Отопление: 0,05 A
  • MCA (включва външен контакт): 2,2 A
  • MFA: 2,75 Ax
• Топлообменник: PHE
  • Количество: 1 ea
  • Размер на тръбите: PT 1 (25A) ø, инч
  • Воден дебит: 92 l/min
  • Превключване на потока: 30 l/min
• Тръбни връзки:
  • Тръба за течна фаза:
    • 9,52 ø, mm
    • 3/8 ø, инч
  • Тръба за газова фаза:
    • 22,20 ø, mm
    • 7/8 ø, инч
• Окабеляване:
  • Захранващ кабел (L<10 m, единичен монтаж): 2,5 mm²
  • Преносен кабел: 0,75~1,50 mm²
• Хладилен агент: R410A (Флуориран парников газ, GWP=2,088)
  • Метод на управление: EEV
• Звук:
  • Звуково налягане: 28 dB(A)
  • Сила на звука: 56 dB(A)
• Тегло: 33,0 kg
• Размери (Ш х В х Д): 518 x 627 x 330 mm
• Диапазон на работната температура:
  • Околна среда:
    • Охлаждане: –5,0~48,0°C
    • Отопление: –20,0~35,0°C
    • Гореща вода (основно охлаждане, HR): –20,0~35,0 (43,0)°C
  • Изходяща вода:
    • Охлаждане: 5,0~30,0°C
    • Отопление: 20,0~50,0°C
